渦街流量計安裝方法及注意事項

渦街流量計在工業流量監測中應用較多，但其測量精度與設備使用時長，很大程度上取決于正確的渦街流量計安裝方法.

渦街流量計安裝需遵循“先準備、后組裝，防損傷、保密封"的原則，具體可分為以下五個步驟：

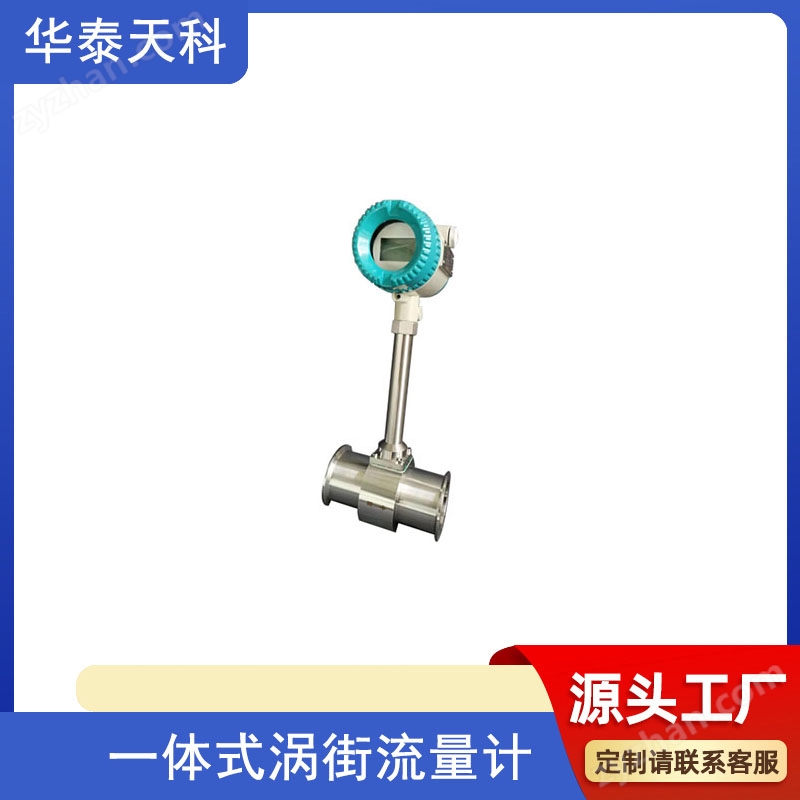

渦街流量計 帶HART協議 食品行業 邯鄲

1.管道開孔：正確匹配法蘭尺寸

按流量計法蘭的設計開孔尺寸，在待安裝管道上正確測量并標記開孔位置，確保開孔中心與管道軸線對齊；切割后需修整孔口邊緣，去除毛刺，避免后續安裝時劃傷流量計法蘭或影響密封。

2.預安裝定位：校準角度與位置

將已裝配好法蘭的整套渦街流量計，垂直插入管道開孔處；根據工況需求（如水平或垂直安裝），調整流量計至設計要求的角度，確保傳感器探頭處于測量位置，無偏移或傾斜。

3.法蘭臨時固定：防位移保間隙

對流量計法蘭與管道法蘭的兩側進行點焊固定，固定時需保證兩片法蘭的平行度，且焊接間隙均勻，避免后續焊接過程中法蘭位移，影響密封效果。

4.焊接前準備：拆傳感器防損傷

先拆除流量計的傳感器部件，再按焊接工藝規范對法蘭進行滿焊；焊接完成后及時清理焊渣，并對管道系統進行吹掃排空，確保管道內無殘留雜質、焊渣，防止堵塞傳感器。
