摘要：鈉鈣玻璃輸液瓶作為臨床輸液用藥的主要包裝容器，其垂直軸偏差直接影響灌裝生產線的高速運行穩定性、灌裝精度以及運輸過程中的密封可靠性。若垂直軸偏差超標，可能導致灌裝針頭干涉、瓶身傾斜、封口不嚴或內容物泄漏等問題，進而影響藥品質量和用藥安全。本文以鈉鈣玻璃輸液瓶為樣品，利用三泉中石實驗儀器有限公司研發的ZPY-60U電子軸偏差測試儀，對其垂直軸偏差進行檢測。通過闡述設備工作原理、測試方法、操作流程及實際檢測數據，為制藥企業和玻璃容器生產企業提供垂直軸偏差檢測的規范參考，確保產品符合《YBB00032005-2015 鈉鈣玻璃輸液瓶》及《YBB00192003-2015 垂直軸偏差測定法》要求。

關鍵詞：電子軸偏差測試儀；垂直軸偏差；鈉鈣玻璃輸液瓶；ZPY-60U；藥用玻璃包裝；YBB標準

1. 試驗意義

垂直軸偏差是藥用玻璃輸液瓶的關鍵幾何性能指標，指瓶底中心與瓶口中心在垂直方向上的最大偏移量。偏差過大會直接影響自動化灌裝、洗瓶、滅菌、貼標及運輸環節的穩定性，增加生產線的停機率和次品率。同時，在臨床使用中，垂直軸偏差不合格的輸液瓶可能出現站立不穩、輸液管連接困難等問題，影響用藥過程的安全性與效率。依據《YBB00032005-2015 鈉鈣玻璃輸液瓶》標準，垂直軸偏差需按照《YBB00192003-2015 垂直軸偏差測定法》進行測定，并符合特定規格的允許最大值要求。采用電子軸偏差測試儀進行檢測，能夠實現高精度、數字化測量，為生產工藝優化、質量控制和產品出廠檢驗提供可靠數據支持，有助于提升藥用玻璃包裝的整體質量水平。

2. 試驗樣品

本次試驗選用某廠家生產的鈉鈣玻璃輸液瓶作為試驗樣品，規格涵蓋50ml、100ml、250ml、500ml和1000ml，各規格隨機抽取10個樣品。樣品外觀完好，無明顯裂紋、氣泡或變形，在溫度23℃±2℃、相對濕度50%±5%的標準環境中放置4小時以上后進行測試。

3. 試驗依據

本次試驗嚴格依據以下標準執行：

• 《YBB00032005-2015 鈉鈣玻璃輸液瓶》

• 《YBB00192003-2015 垂直軸偏差測定法》

4. 試驗設備

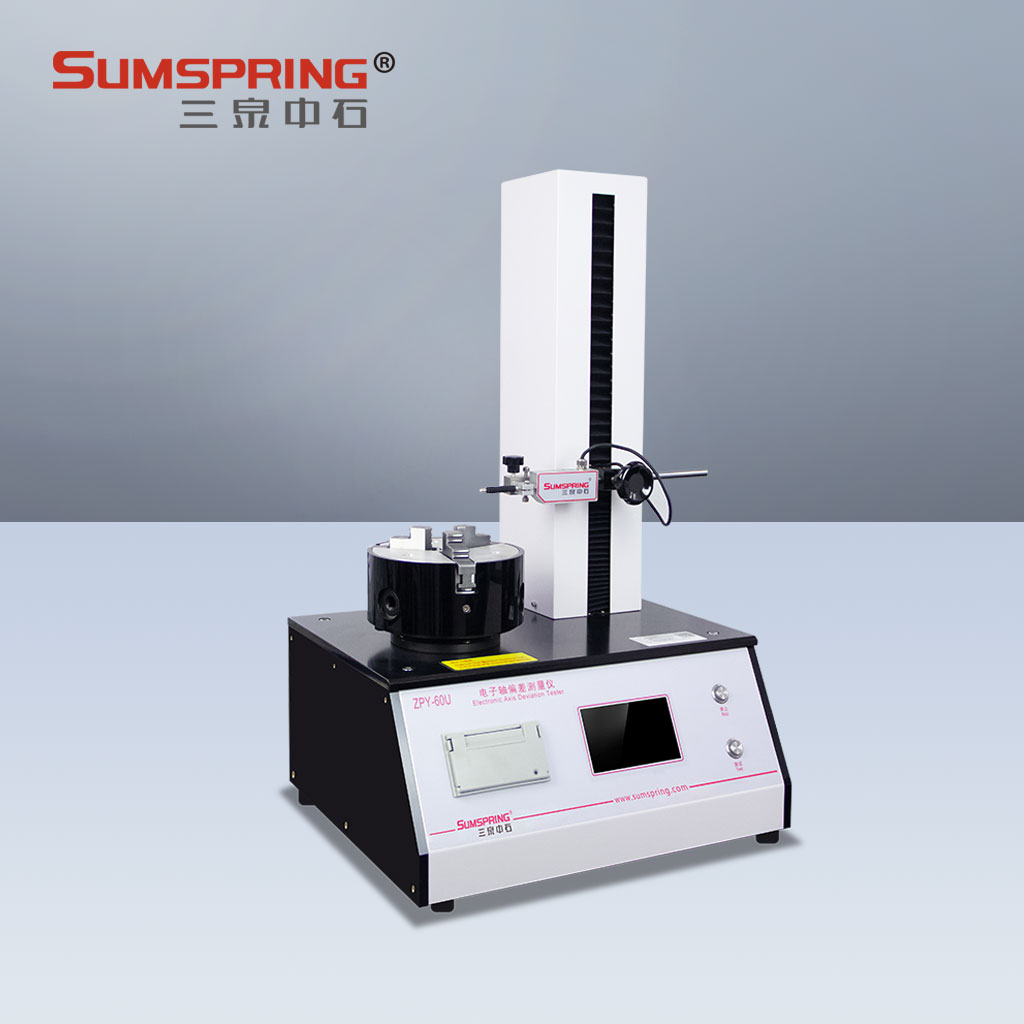

本次檢測采用三泉中石實驗儀器有限公司自主研發的ZPY-60U電子軸偏差測試儀。該設備專為藥用玻璃瓶、塑料瓶等圓形容器垂直軸偏差（圓跳動）檢測設計，具有高精度傳感器和自動化數據處理功能。

4.1 試驗原理

ZPY-60U電子軸偏差測試儀將待測玻璃輸液瓶底部固定在精密旋轉盤上，瓶口與高精度位移傳感器（探頭）接觸。旋轉盤帶動瓶體勻速旋轉360°，傳感器實時采集瓶口相對垂直軸的徑向偏移量，通過電子系統自動計算并顯示最大偏差值（amax）。整個過程實現無接觸式高精度測量，避免人為讀數誤差。

4.2 適用范圍

ZPY-60U電子軸偏差測試儀適用于鈉鈣玻璃輸液瓶、低硼硅玻璃瓶、西林瓶、安瓿瓶以及各類藥用塑料瓶的垂直軸偏差檢測，廣泛應用于制藥企業、玻璃容器生產廠、包裝材料質檢機構及科研單位。

4.3 取樣準備

• 選取代表性鈉鈣玻璃輸液瓶樣品，規格覆蓋50ml至1000ml。

• 樣品在23℃±2℃、50%±5%RH環境中調濕4小時以上。

• 清潔瓶身表面，確保無塵埃、油污或殘留物影響測量。

• 檢查設備傳感器和旋轉盤是否清潔、校準。

4.4 試驗過程

1. 開啟ZPY-60U電子軸偏差測試儀，預熱并進行零點校準。

2. 將玻璃輸液瓶底部穩固放置在旋轉盤夾具中心，確保瓶體垂直。

3. 調整傳感器探頭位置，使其輕觸瓶口外緣或指定測量點。

4. 啟動旋轉程序，瓶體勻速旋轉一圈或多圈，設備自動采集并記錄最大垂直軸偏差值（amax）。

5. 每規格樣品重復測試10次，記錄單個數據及平均值。

6. 測試結束后，導出數據報告，清理設備。注意事項：旋轉過程中避免外部震動干擾；不同規格瓶型需更換匹配夾具；定期對設備進行計量校準以保證測量準確性。

4.5 設備優勢

ZPY-60U電子軸偏差測試儀采用電子傳感技術，測量分辨率高、重復性好；支持多種瓶型規格快速切換；配備數據自動采集與存儲功能，便于生成檢測報告；操作界面簡潔，支持一鍵測量，顯著提升檢測效率；設備結構穩定，適用于實驗室及生產現場在線或離線檢測。

5. 試驗結果

本次試驗使用ZPY-60U電子軸偏差測試儀對不同規格鈉鈣玻璃輸液瓶進行垂直軸偏差檢測。各規格樣品的最大偏差值（amax）及合格情況如下表所示：

表1 鈉鈣玻璃輸液瓶垂直軸偏差測試結果

試驗數據顯示，所有規格樣品的垂直軸偏差均未超過《YBB00032005-2015》標準規定的允許最大值，表明樣品幾何精度符合藥用要求，可滿足自動化灌裝生產線的使用需求。

6. 結論

垂直軸偏差是保障鈉鈣玻璃輸液瓶灌裝兼容性和使用安全性的重要指標。通過ZPY-60U電子軸偏差測試儀的精密檢測，能夠快速、準確地獲取瓶體垂直度數據，為生產工藝調整和質量管控提供科學依據。本次試驗結果證實，采用該設備檢測的鈉鈣玻璃輸液瓶垂直軸偏差符合國家藥包材標準要求。三泉中石實驗儀器有限公司研發的ZPY-60U電子軸偏差測試儀，以其高精度電子測量系統和便捷的操作設計，為藥用玻璃包裝的垂直軸偏差檢測提供了可靠的技術手段，有助于企業提升產品質量控制水平，確保輸液瓶在生產、運輸和臨床使用中的穩定性和安全性。
