JDBR-201D型維修電工電氣裝配實訓臺



電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。



根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，SBBR-201D型電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，SBBR-201D型電氣裝配實訓裝置是一種理想的職業教育實訓設備。

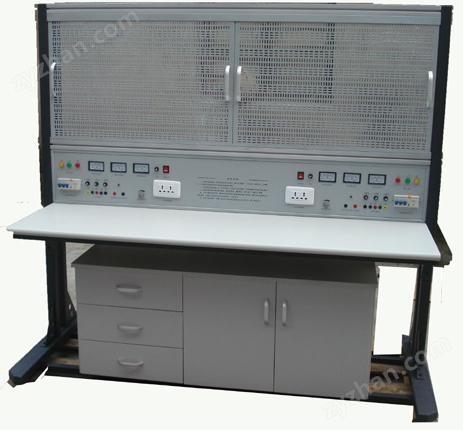

一．JDBR-201D型電氣裝配實訓裝置外形



設備技術指標

1. 外型：整體尺寸1632mm×1050mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～30V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。



6.4只5408二極管，用于能耗制動的整流電路；



7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

三、 設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。



1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；



2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。



3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻LC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM

四、參考實訓項目



三相異步電動機直接啟動控制



三相異步電動機接觸器點動控制線路



三相異步電動機接觸器自鎖控制線路



三相異步電動機Y/△自動控制線路



用倒順開關控制三相異步電動機正反轉線路



接觸器聯鎖的正反轉控制線路



按鈕聯鎖的三相異步電動機正反轉控制線路



雙重聯鎖的三相異步電動機正反轉控制線路



三相異步電動機多地控制



工作臺自動往返控制線路



三相異步電動機串電阻降壓啟動控制線路



三相異步電動機能耗制動控制線路



PLC控制的三相異步電動機正反轉控制



PLC控制的三相異步電動機Y/△啟動控制



PLC控制的三相異步電動機降壓啟動控制



PLC控制的三相異步電動機能耗制動控制



C620車床電氣控制線路



C6130車床電氣控制線路



電動葫蘆電氣控制線路



變頻器功能參數設置與操作



變頻器報警與保護功能



多段速度選擇變頻調速



外部端子點動控制



控制電機正反轉運動控制



外部電壓變頻調速



三相異步電動機的變頻開環調速
